محاسبه گیره وقلاب:

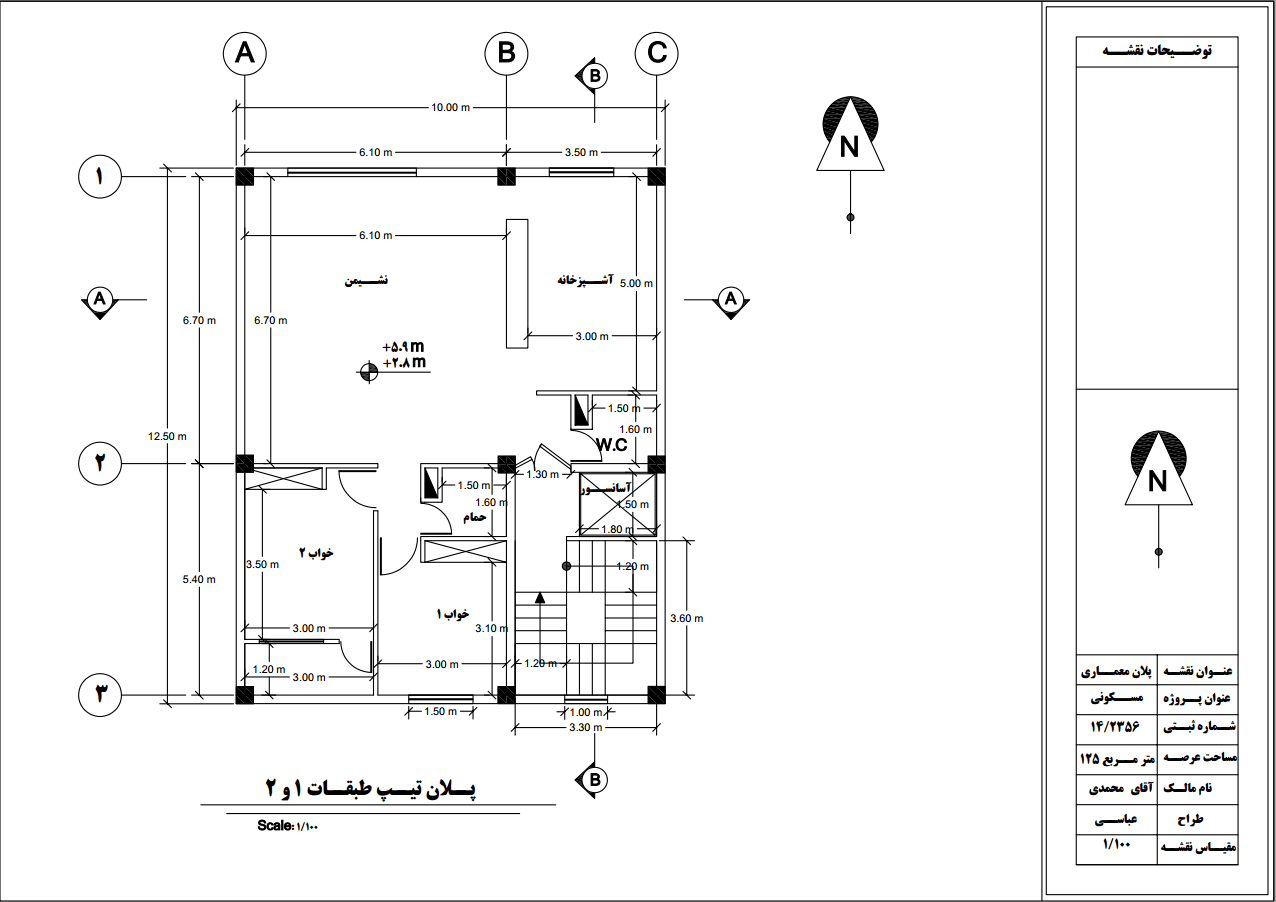

در این نوشته سعی بر این خواهد بود که محاسبه و برآورد گیره و قلاب به صورت مختصر و کاربردی آموزش داده شود و تعداد گیره قلاب و هشتگیر و وادارهای انتهایی و میانی نقشه زیر را محاسبه کنیم.
- بر روی هر ستون یا وادار اعم از میانی یا انتهایی گیره قلاب میبایستی نصب گردد
- دیوار هایی به طول بیش از ۴متر نیازمند وادار میانی میباشند
- مطابق آیین نامه هر چهل سانتی متر نیازمند یک عدد گیره هستیم به بیان ساده تر برای ارتفاع ۳ متر نیازمند ۶عدد گیره و قلاب میباشیم
اجرای گیره و وادار میانی

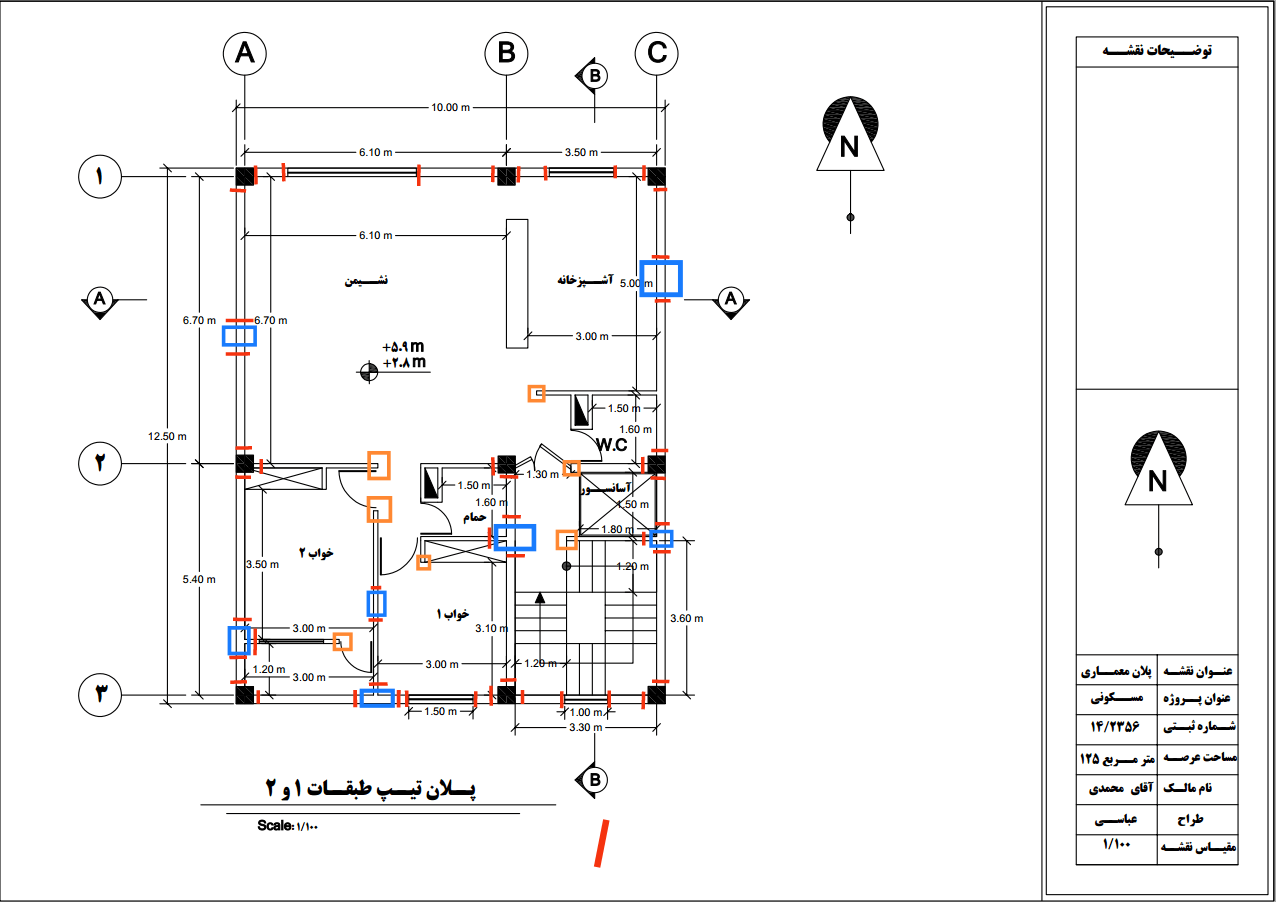

در تصویر زیر خطوط قرمز نشان دهنده محل های اتصال گیره و مربع های آبی نشان دهنده وادار های میانی میباشند:
وادار انتهایی :
وادار انتهایی در جایی استفاده میشوند که
- یک طرف دیوار آزاد باشد
- چهارچوب درب قرار داشته باشد
- ساب فریم پنجره قرار داشته باشد

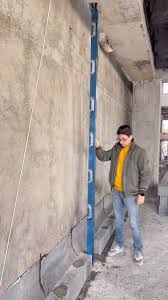

وادار انتهایی جدید و مدرن

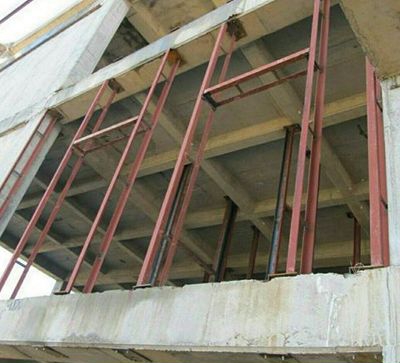

وادار انتهایی و میانی( نبشی کشی قدیم)
وادارهای انتهایی را مطابق تصویر زیر به نقشه اضافه میکنیم

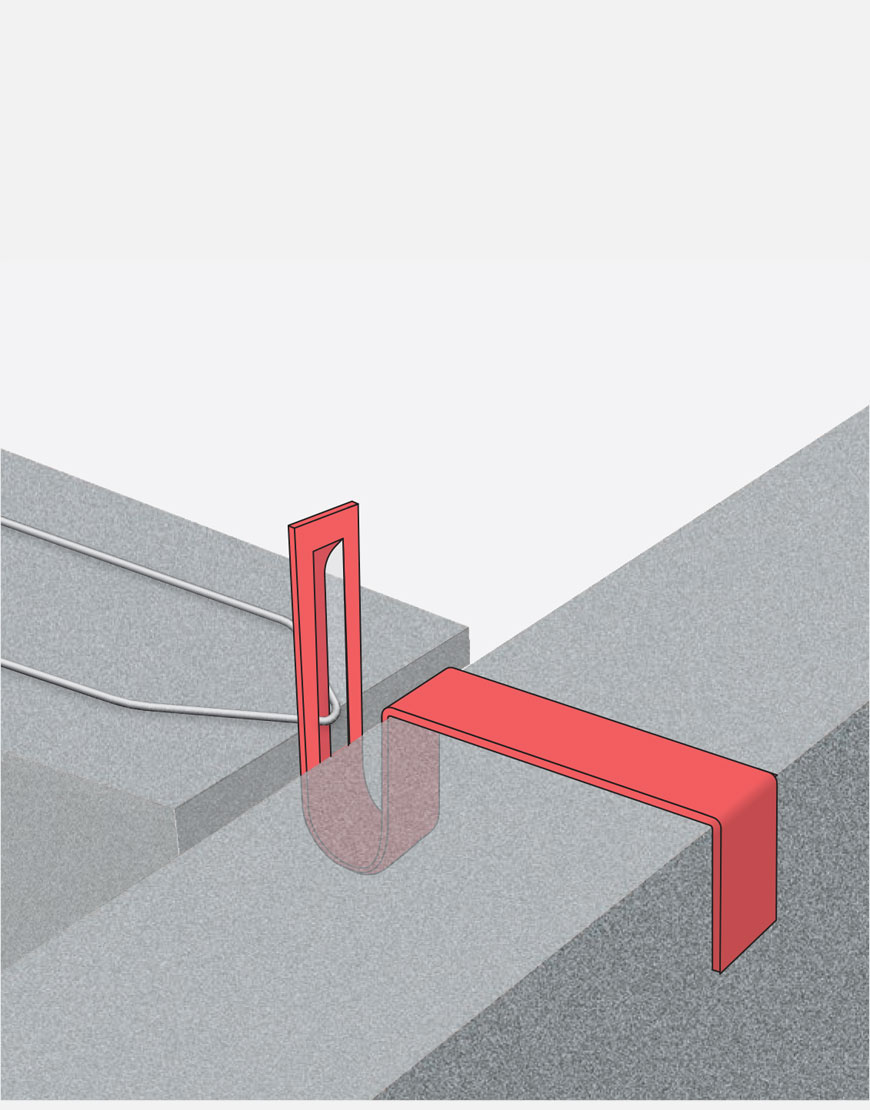

حالا نوبت به اضافه کردن گیره و قلاب به وادار های انتهایی میرسد
در اینجا فرض بر این است که از وادار قوطی یا نبشی استفاده شده است .
هشتگیر T و دوطرفه:
هشتگیر T
هشتگیر دو طرفه
