روش گیره و قلاب به همراه میلگرد بستر

در این روش اجرای دیوار به ترتیب به این صورت میباشد:

1. محاسبه تعداد مورد نیاز گیره و قلاب و میلگرد بستر
2. اجرای گیره و قلاب
3. اجرای دیوار و اجرای میلگرد بستر به صورت هم زمان

اجرای گیره و قلاب :

گیره و قلاب باید هر ۴۰ سانتی متر بر روی ستون یا وادار اجرا شود در ستون های بتنی گیره را با استفاده از دو عدد پیچ و رولپلاک اجرا میشود در ستون های فلزی و وادار ها گیره ها با استفاده از جوش متصل میشوند

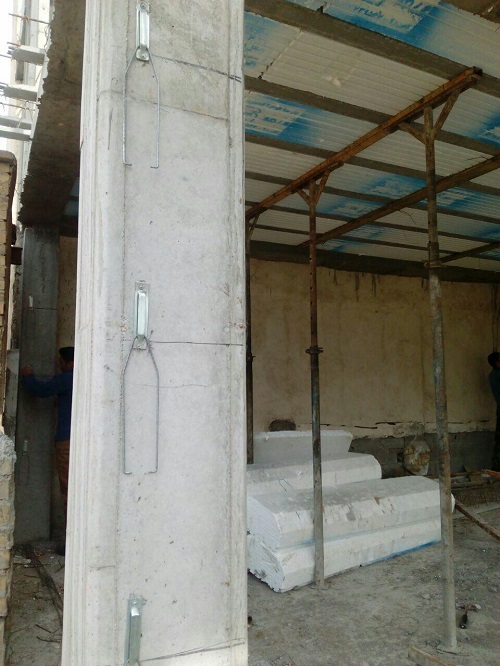

در تصویر زیر میتوانید نمونه اجرا شده گیره و قلاب را مشاهده کنید.

نکاتی در مورد گیره و قلاب:

• ابعاد گیره باید 15*2 سانتی متر باشد.
• ضخامت ورق گیره 2 میلی متر باشد‌.
• جنس ورق گیره از نوع گالوانیزه باشد.
• طول قلاب 30 سانتی متر باشد
• جنس مفتول قلاب گالوانیزه باشد
• قطر مفتول قلاب برابر با 4 میلیمتر باشد.

مزایای استفاده از گیره و قلاب به جای ناودانی منقطع:

• ارزان تر بودن این روش برای اجرا
• این روش مطابق آیین نامه بوده و از آن پیروی میکند
• سرعت اجرا این محصول

معایب استفاده از گیره و قلاب:

• بدیهی است که گیره و قلاب مقاومت کمتری نسبت ناودانی منقطع دارد
• سوراخکاری بیشتر نسبت به ناودانی منقطع
• در صورت عدم اجرای درست گیره و قلاب اجرای دیوار و در نتیجه میلگرد بستر به خوبی انجام نمیگیرد

بعد از اینکه گیره و قلاب ها نصب شدند میتوانیم مرحله دیوار چینی را آغاز کنیم .

به این صورت که به ازای هر دو‌رج‌(چهل سانتی متر) دیوار چینی لازم است از میلگرد بستر با عرض مناسب استفاده نماییم.

جدول استفاده از میلگرد بستر به شرح زیر است:

•  نکته‌ای‌ که لازم است در مورد آن بدانید این است که برای اتصال قلاب به میلگرد بستر لازم نیست از جوش یا مفتول آرماتوربندی استفاده کنید. فقط کافی است آنرا درون ملات به همراه میلگرد بستر قرار دهید.

برای درک بهتر این موضوع لطفا ویدیو زیر را مشاهده کنید.

•  برای جداسازی دیوار از سازه لازم است از مواد متراکم شونده مانند فوم یا یونولیت استفاده شود

ضوابط اجرایی میلگرد بستر :

اگر طول دیوار بیش از ۴ متر باشد باید از وادار میانی برای دیوار استفاده کنیم

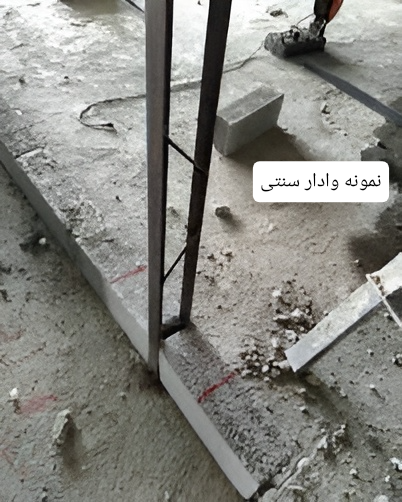

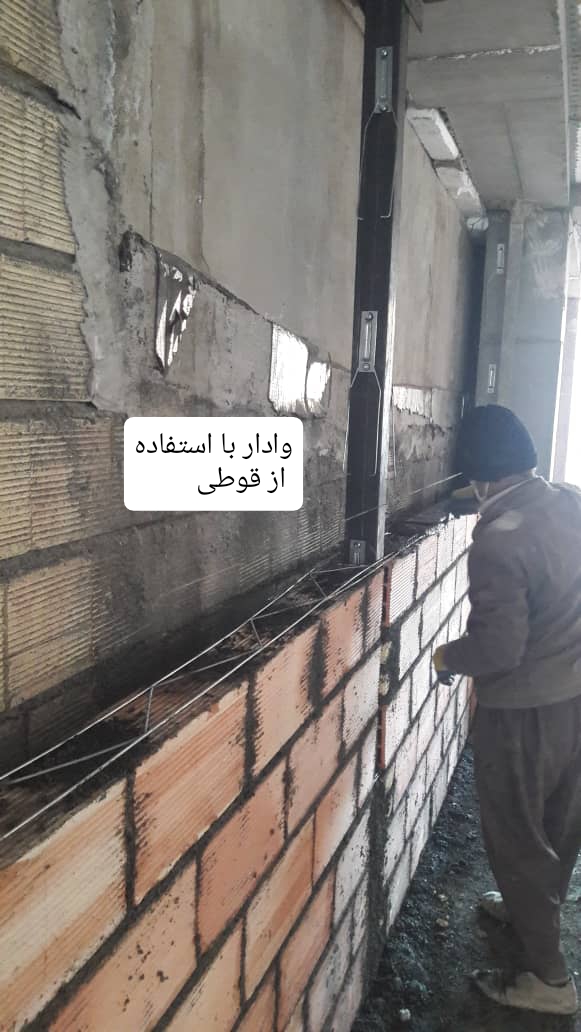

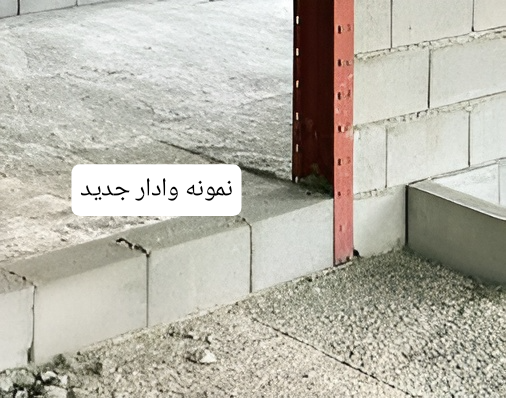

در تصاویر زیر میتوانید چند نمونه از وادار ها را مشاهده نمایید:

اتصال وادار به زمین با استفاده از صفحه پلیت انجام میشود.

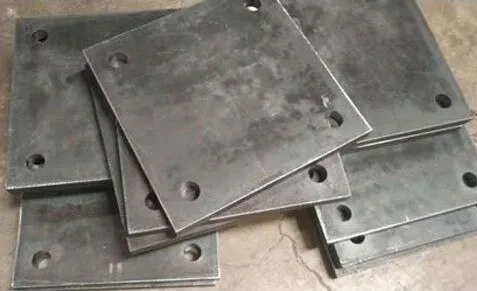

نمونه صفحه پلیت را در تصویر زیر میتوانید مشاهده نمایید

• حداقل ضخامت پلیت باید 3 یا 4 میلیمتر باشد
• ابعاد پلیت وابسطه به شرایط و مشورت با جوشکار باید انجام شود .
• پلیت ها باید با رول بولت به کف متصل شوند
• تعداد رول بولت از 2 عدد نباید کمتر شود.
• ترجیحا برای اتصال وادار از نبشی برای محکم تر شدن استفاده شود

برای اتصال وادار به سقف دو نمونه اتصال وجود دارد :

• اتصال کشویی
• اتصال تلسکوپی

اتصال کشویی:۰

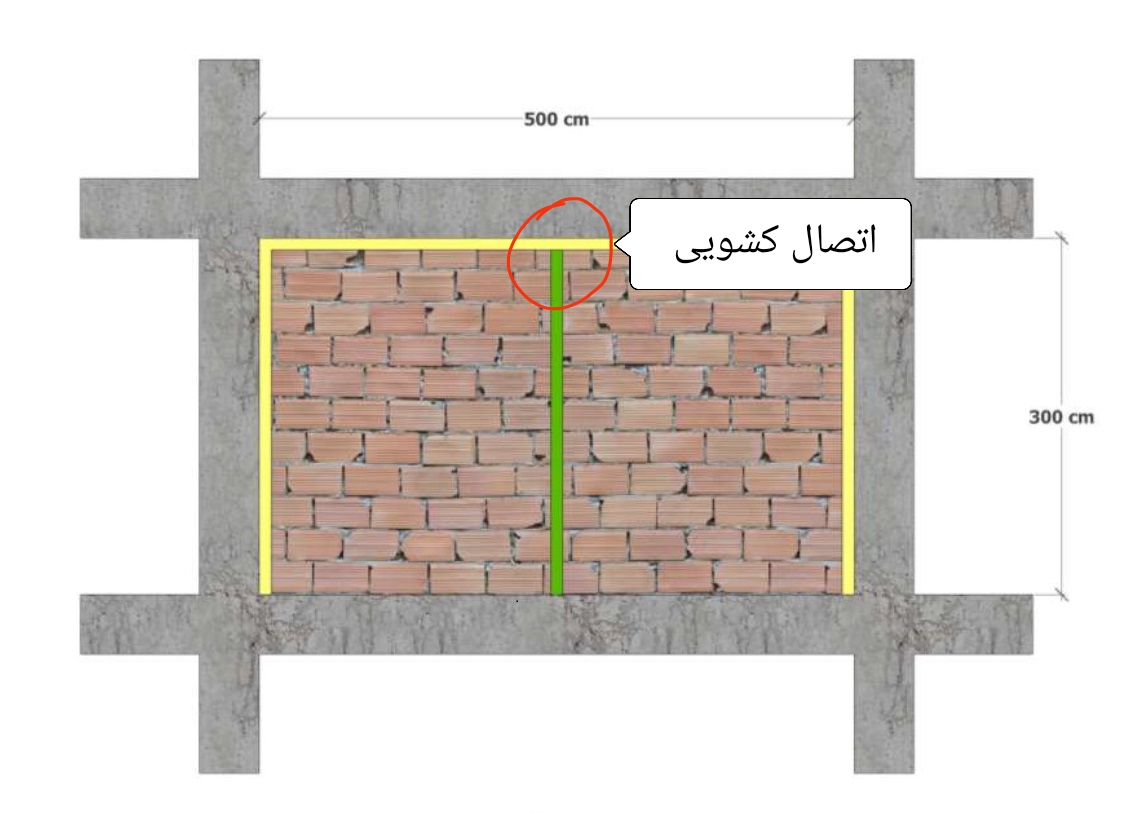

زمانی استفاده می شود که دو دیواری که در دو سمت وادار قرار میگیرند در یک جهت باشند مانند تصویر زیر

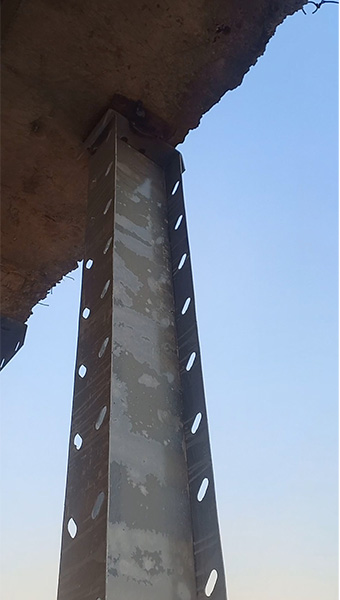

نمونه اجرا شده وادار کشویی :

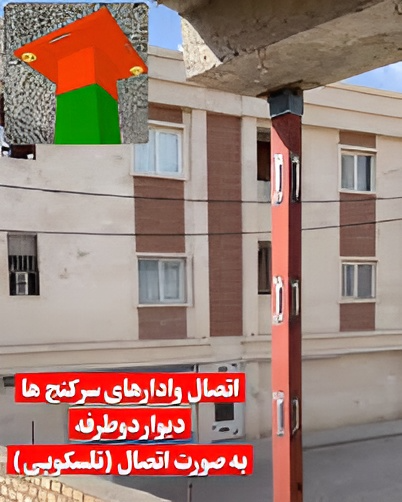

اتصال تلسکوپی:

زمانی استفاده می شود که دو دیواری که در دو سمت وادار قرار میگیرند در یک جهت نباشند مانند زمانی که دو دیوار حالت L یا T داشته باشند

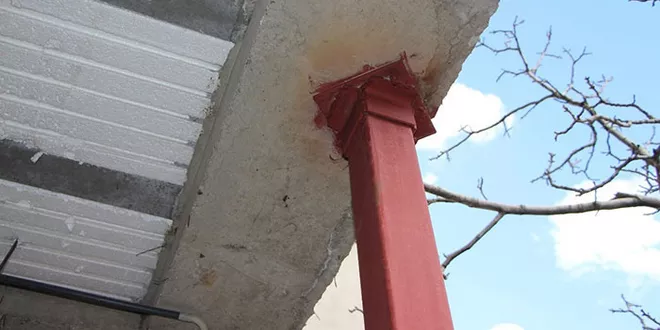

نمونه اجرا شده اتصال تلسکوپی با نبشی:

هشتگیرها و بست های رادیکالی‌ میلگرد بستر:

هشتگیرها در زمانی استفاده میشوند که دو‌ دیوار به صورت L یا T به هم میرسند در اینجا دو راه حل وجود  دارد یا باید از وادارها استفاده کنیم یا از اتصالات هشتگیر

هشتگیرها به دونوع:

هه

                نمونه هشتگیر سنتی

1. هشتگیر دوطرفه :

طرز اجرای این نوع هشتگیر این گونه میباشد که وقتی دو دیوار در یک تقاطع به هم میرسند از این بست استفاده میشود به طوری که در دو طرف این بست قلاب نصب‌شده و با یونولیت دو دیوار از هم جدا میشوند از این نوع بست بیشتر در دیوار هایی که حالت L ایجاد میکنند استفاده میشود.

در دیوار هر ۴۰ سانتی متر باید از این بست استفاده کنید

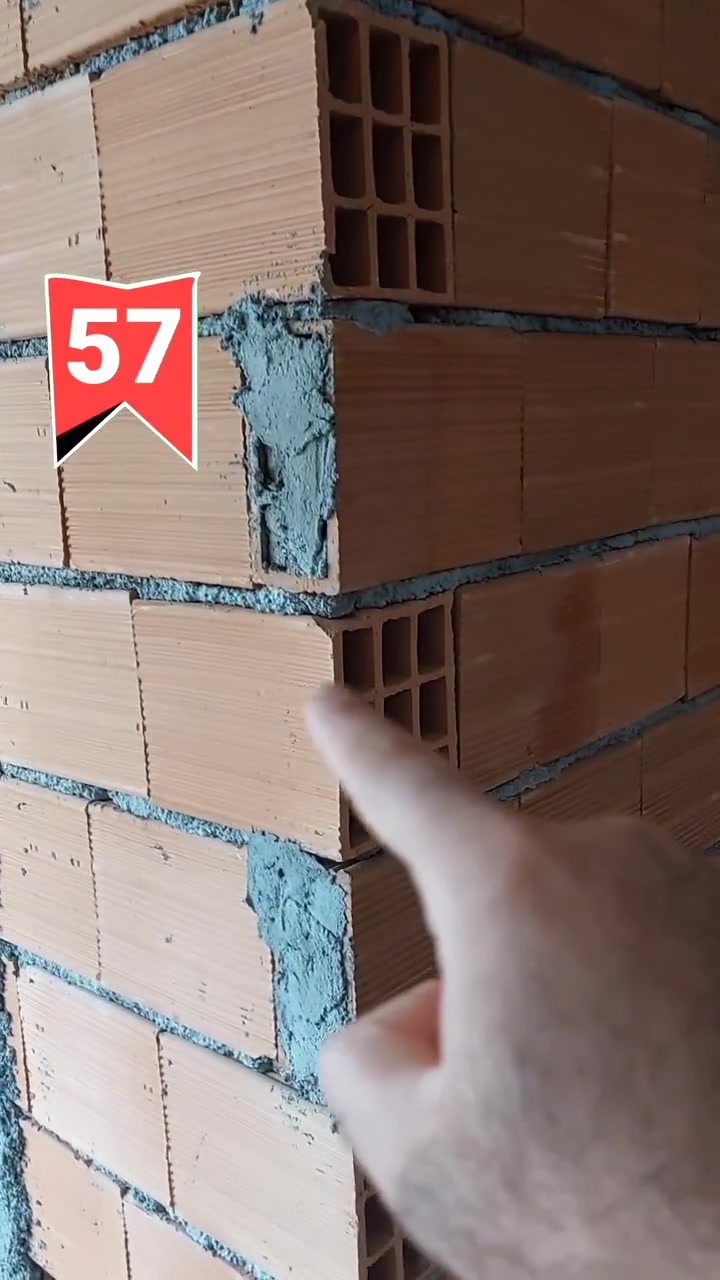

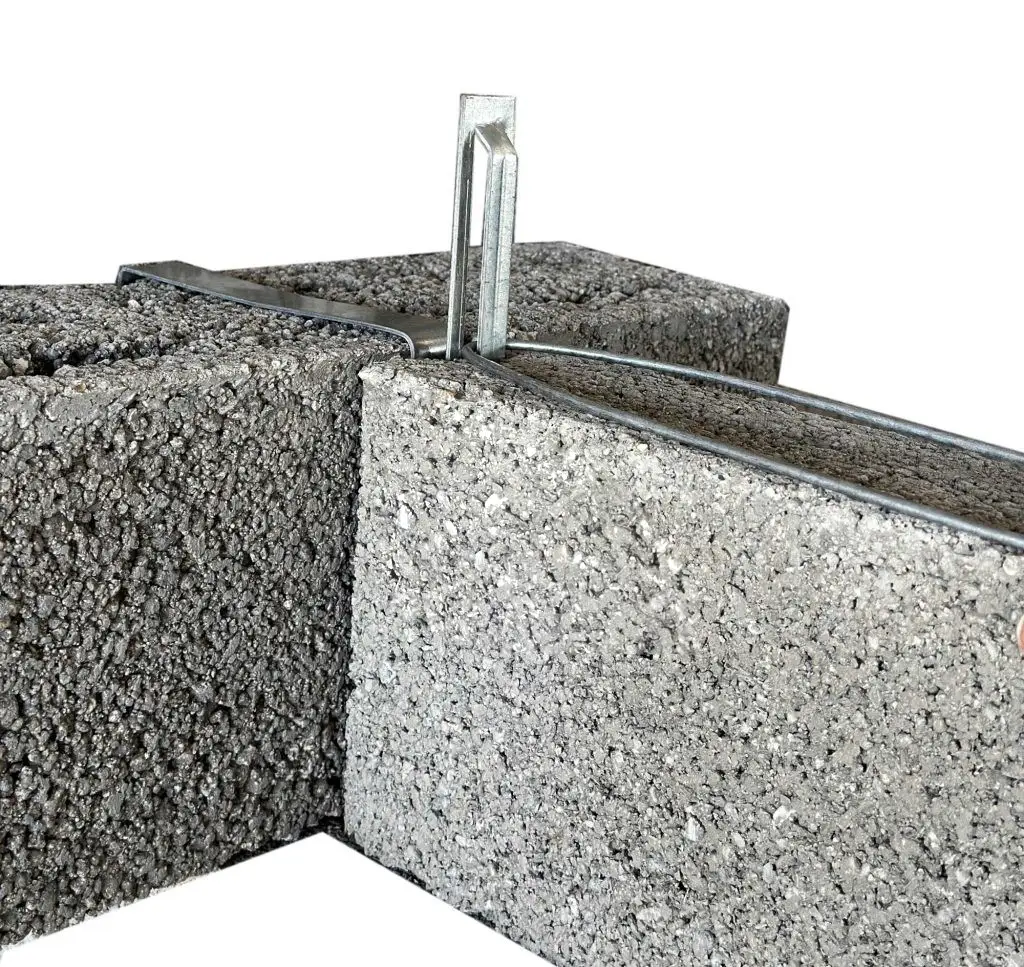

تصویر زیر طرز کار هشتگیر دوطرفه را نشان میدهد

.     2.هشتگیر T

طرز اجرای این نوع هشتگیر این گونه میباشد که وقتی دو دیوار در یک تقاطع به هم میرسند از این بست استفاده میشود به طوری که در یک طرف این بست قلاب نصب‌شده و با یونولیت دو دیوار از هم جدا میشوند از این نوع بست بیشتر در دیوار هایی که حالت T ایجاد میکنند استفاده میشود.

در دیوار هر ۴۰ سانتی متر باید از این بست استفاده کنید

تصویر زیر طرز کار هشتگیر دوطرفه را نشان میدهد

نکاتی در خصوص هشتگیرها و بست های رادیکالی:

• ورق مورد استفاده برای هشتگیر باید 2 میلیمتر باشد
• روکش ورق هشتگیر باید گالوانیزه باشد
• هشتگیرها در اندازه های 10،15و 20 در بازار موجود میباشند
• هر دورج‌(۴۰ سانتی متر ) باید از هشتگیر استفاده نمود.

مزایای استفاده از بست های هشتگیر:

• ارزان تر بودن این روش نسبت به وادارها
• اجرای سریع
• جداسازی دیوارها

معایب استفاده از بست های هشتگیر:

• نداشتن استحکام نسبت به وادارها
• امکان عدم اجرای درست به واسطه جدید بودن این محصول
