روش ناودانی منقطع به همراه میلگرد بستر

در این روش اجرای دیوار به ترتیب به این صورت میباشد:

1. محاسبه تعداد مورد نیاز ناودانی منقطع و میلگرد بستر
2. اجرای ناودانی منقطع
3. اجرای دیوار و اجرای میلگرد بستر به صورت هم زمان

اجرای ناودانی منقطع :

تعداد مورد نیاز ناودانی منقطع برای هر ستون  یا وادار با ارتفاع پیشفرض ۳ متر  ۴عدد ناودانی ۴۰ سانتی متری و برای بالای پیوار به ازای هر یک متر یک عدد ناودانی 20سانتی متری نیاز میباشد. در ستون های بتنی ناودانی منقطع را با استفاده از دو عدد رولبولت اجرا میشود و در ستون های فلزی و وادار ها ناودانی ها با استفاده از جوش متصل میشوند

مانند روش گیره و قلاب لازم است هر چهل سانت یک عدد میلگرد بستر داخل رج های دیوار قرار گیرد

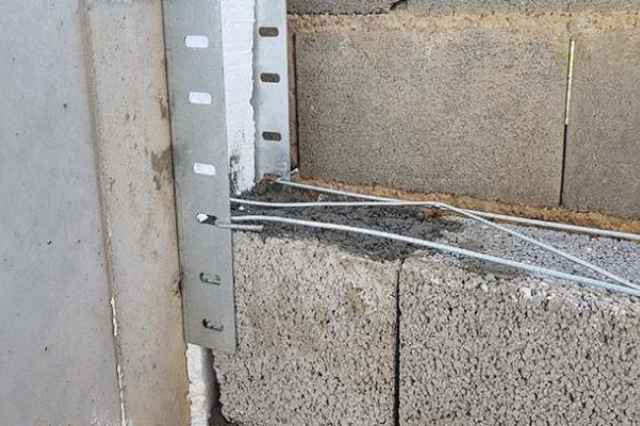

در تصویر زیر میتوانید نمونه اجرا شده ناودانی منقطع را مشاهده کنید.

نکاتی در ناودانی منقطع:

• عرض ناودانی ۰.۵ سانتیمتر باید از عرض بلوک مورد استفاده بیشتر باشد
• ضخامت ورق ناودانی منقطع 2 میلی متر باشد‌.
• روکش ورق ترجیحا از نوع گالوانیزه باشد.
• جنس ورق از نوع st37 باشد
• سوراخ های کف ناودانی ترجیحا به صورت لوبیایی باشد تا نصب راحت تر انجام پذیرد

مزایای استفاده از  ناودانی منقطع به جای گیره و قلاب:

• اصولی تر بودن این روش برای اجرا
• این روش مطابق آیین نامه بوده و از آن پیروی میکند
• سرعت اجرا این محصول
• نیازمند تعداد سوراخکاری کمتر

معایب استفاده از ناودانی:

• بدیهی است که ناودانی منقطع مقاومت بالاتری نسبت به گیره و قلاب دارد.
• هزینه بیشتر نسبت به گیره و قلاب
• وابستگی قیمت به عرض دیوار چینی در مقایسه با قیمت ثابت گیره قلاب

بعد از اینکه ناودانی ها نصب شدند میتوانیم مرحله دیوار چینی را آغاز کنیم .

به این صورت که به ازای هر دو‌رج‌(چهل سانتی متر) دیوار چینی لازم است از میلگرد بستر با عرض مناسب استفاده نماییم.

جدول استفاده از میلگرد بستر به شرح زیر است:

•  نکته‌ای‌ که لازم است در مورد آن بدانید این است که لازم نیست شاخک ها یا قلاب میلگرد بستر را مانند تصویر زیر به ناودانی اتصال دهید این کار باعث اتصال مستقیم دیوار به ستون میشود و این اتصال موقع زلزله موجب ضربه زدن دیوار و در نتیجه کمک به تخریب ستون میکند

•  برای جداسازی دیوار از سازه لازم است از مواد متراکم شونده مانند فوم یا یونولیت استفاده شود

ضوابط اجرایی ناودانی منقطع :

اگر طول دیوار بیش از ۴ متر باشد باید از وادار میانی برای دیوار استفاده کنیم

در تصاویر زیر میتوانید چند نمونه از وادار ها را مشاهده نمایید:

اتصال وادار به زمین با استفاده از صفحه پلیت انجام میشود.

نمونه صفحه پلیت را در تصویر زیر میتوانید مشاهده نمایید

• حداقل ضخامت پلیت باید 3 یا 4 میلیمتر باشد
• ابعاد پلیت وابسطه به شرایط و مشورت با جوشکار باید انجام شود .
• پلیت ها باید با رول بولت به کف متصل شوند
• تعداد رول بولت از 2 عدد نباید کمتر شود.
• ترجیحا برای اتصال وادار از نبشی برای محکم تر شدن استفاده شود

برای اتصال وادار به سقف دو نمونه اتصال وجود دارد :

• اتصال کشویی
• اتصال تلسکوپی

اتصال کشویی:

زمانی استفاده می شود که دو دیواری که در دو سمت وادار قرار میگیرند در یک جهت باشند مانند تصویر زیر

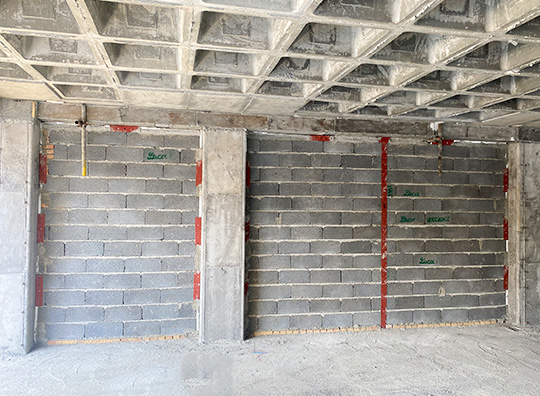

نمونه اجرا شده وادار کشویی :

مزیت وادارهای آماده:

• دارای طول بال بلند تر نسبت به نبشی
• به صرفه تر بودن در بعضی از موارد نسبت به نبشی
• سهولت در انجام نصب نصبت به نبشی
• سرعت اجرای کار بیشتر

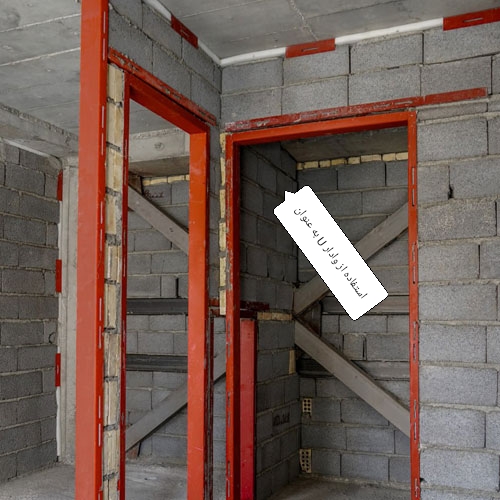

• از وادار های نوع U میتوان به عنوان ساب فریم درب و پنجره استفاده کرد تصویر زیر نمونه اجرا شده را نشان میدهد.

اتصال تلسکوپی:

زمانی استفاده می شود که دو دیواری که در دو سمت وادار قرار میگیرند در یک جهت نباشند مانند زمانی که دو دیوار حالت L یا T داشته باشند

نمونه اجرا شده اتصال تلسکوپی با نبشی:

هشتگیرها و بست های رادیکالی‌ میلگرد بستر:

هشتگیرها در زمانی استفاده میشوند که دو‌ دیوار به صورت L یا T به هم میرسند در اینجا دو راه حل وجود  دارد یا باید از وادارها استفاده کنیم یا از اتصالات هشتگیر

هشتگیرها به دونوع:

هه

                نمونه هشتگیر سنتی

1. هشتگیر دوطرفه :

طرز اجرای این نوع هشتگیر این گونه میباشد که وقتی دو دیوار در یک تقاطع به هم میرسند از این بست استفاده میشود به طوری که در دو طرف این بست قلاب نصب‌شده و با یونولیت دو دیوار از هم جدا میشوند از این نوع بست بیشتر در دیوار هایی که حالت L ایجاد میکنند استفاده میشود.

در دیوار هر ۴۰ سانتی متر باید از این بست استفاده کنید

تصویر زیر طرز کار هشتگیر دوطرفه را نشان میدهد

.     2.هشتگیر T

طرز اجرای این نوع هشتگیر این گونه میباشد که وقتی دو دیوار در یک تقاطع به هم میرسند از این بست استفاده میشود به طوری که در یک طرف این بست قلاب نصب‌شده و با یونولیت دو دیوار از هم جدا میشوند از این نوع بست بیشتر در دیوار هایی که حالت T ایجاد میکنند استفاده میشود.

در دیوار هر ۴۰ سانتی متر باید از این بست استفاده کنید

تصویر زیر طرز کار هشتگیر دوطرفه را نشان میدهد

نکاتی در خصوص هشتگیرها و بست های رادیکالی:

• ورق مورد استفاده برای هشتگیر باید 2 میلیمتر باشد
• روکش ورق هشتگیر باید گالوانیزه باشد
• هشتگیرها در اندازه های 10،15و 20 در بازار موجود میباشند
• هر دورج‌(۴۰ سانتی متر ) باید از هشتگیر استفاده نمود.

مزایای استفاده از بست های هشتگیر:

• ارزان تر بودن این روش نسبت به وادارها
• اجرای سریع
• جداسازی دیوارها

معایب استفاده از بست های هشتگیر:

• نداشتن استحکام نسبت به وادارها
• امکان عدم اجرای درست به واسطه جدید بودن این محصول
